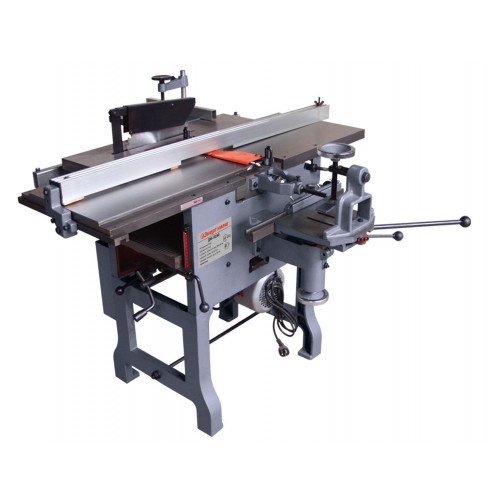

Деревообрабатывающий станок ДМ-19240
Деревообрабатывающий станок Енергомаш ДМ-19240 используется для обработки любых видов древесины и выполняет несколько функций: строгание, распиловка, сверление, фрезерование, рейсмусование. Используется на производствах (мебельные фабрики), в цехах (столярных), частных мастерских. Имеет плиту специальной конструкции комбинированного настольного типа, которая отличается удобностью и надежностью установки, регулировки, функционирования и обслуживания. Автоматическая подача заготовки достигается засчет использования ременных, зубчатых и цепных механизмов. Остановка обратного движения обеспечивает безопасность работы. Литой рабочий стол и ударопрочная станина устройства значительно уменьшают уровень вибрации станка.
Режимы роботы:
Строгание
Распиловка
Рейсмусование
Фрезерование
Сверление
Строгание:
Количество ножей на барабане — 3 шт
Максимальная глубина строгания — 3 мм
Максимальная ширина строгания — 300 мм
Распиловка:
Диаметр диска — 305 мм
Диаметр посад. отверст. — 25,4 мм
Максимальная глубина пропила — 85 мм
Рейсмусование:
Максимальная глубина строгания — 3 мм
Максимальная ширина строгания — 300 мм
Высота строгания — (6-120) мм
Минимальная длина заготовки — 150 мм
Скорость подачи — 6,5 м/мин
Фрезерование:
Максимальный диаметр фрезы — 104 мм
Посадочный диаметр фрезы — 20 мм
Максимальная глубина фрезерования — 60 мм
Максимальная ширина фрезерования — 40 мм
Сверление:
Максимальный диаметр сверла — 12 мм
Максимальная глубина сверления — 90 мм
Комплектация:
Двигатель 1 комп;
Опора и двигатель 1 комп;
Зарядное устройство 1 комп;
Тяговый брус 1 комп;
Кожух 1шт;
Опора стамески 1 шт;
Ремень А1000 1шт;
Ремень А1120 2шт;
Цепь 1 шт;
Опора долбежного узла 1 комп;
Долбежный узел 1 комп;
Опора для распиловки 1 комп;
Шлифовальный узел и опора 1 комп;
Стержневая тяга 1 комп;
Подающий винт и гайка 1 комп;
Направляющая циркулярной пилы 1шт;
Направляющая 1 комп;
Кожух циркулярной пилы 1 комп;
Переходник 1 шт;
Задняя панель 1 шт;
Распиловочный стол 2 комп;
Масштабная линейка 1 комп;
Поперечный стол 1 комп;
Патрон для сверла JS13/2a 1 комп;
Запорная линейка 1 комп;
Вал шлифовального круга 1 комп;
Долбежный узел 1 комп;
Round saw 305mm 1 шт;
Шлифовальный круг 125мм 1шт;
Резак для фасок 110мм 1шт;
Фальцовочный нож 104мм 1 шт;
Болт М6х25мм 2шт;
Болт М8х25мм 18 шт;
Винт М6х12мм 2 шт;
Болт М6х16мм 2 шт;
Шайба 6мм-140HV 6 шт;
Шайба 8мм-140 HV 19 шт;
Гексагональный ключ 6мм 1шт;
Гексагональный ключ 8мм 1 шт;
Винт с цилиндрической головкой М8х20мм 2 шт;
Гаечный ключ 14х17мм 1 шт.
Схема:
Схема запчастей Енергомаш ДМ-19240
