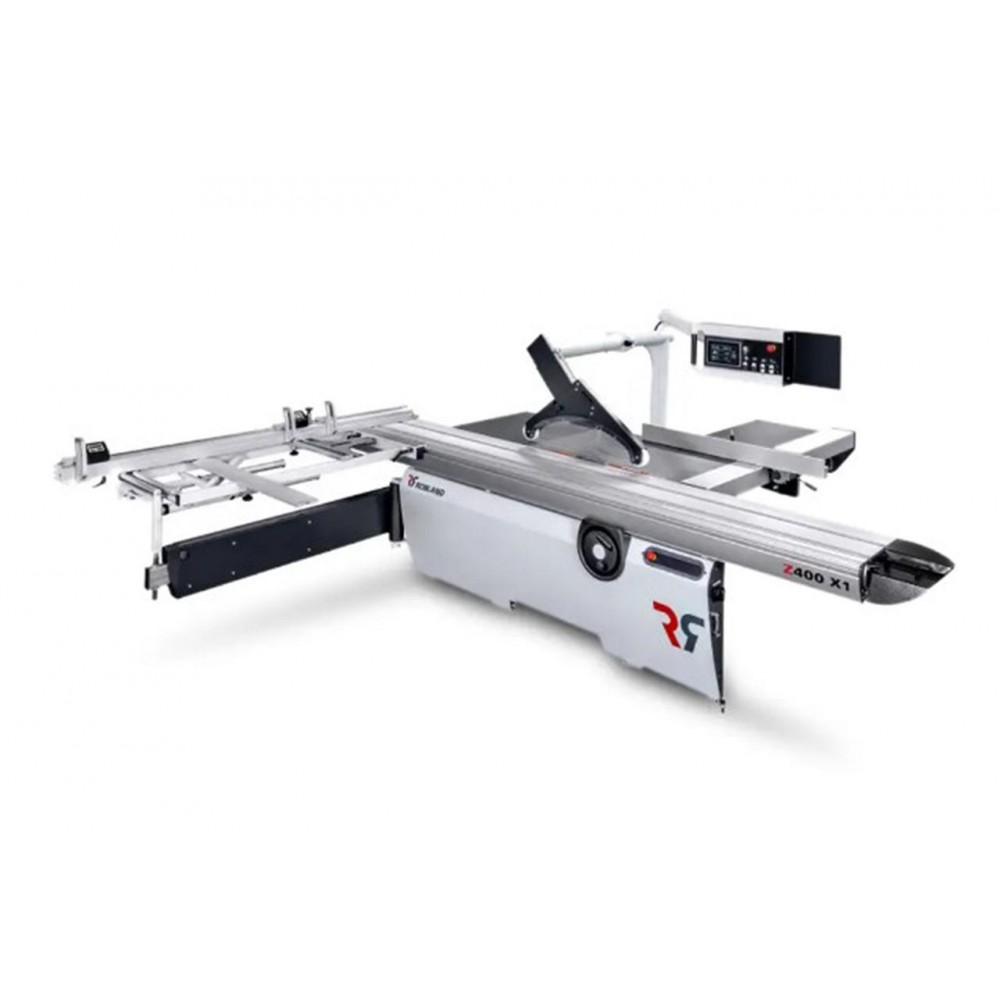

Форматно раскроечный станок Robland Z 400 X-1

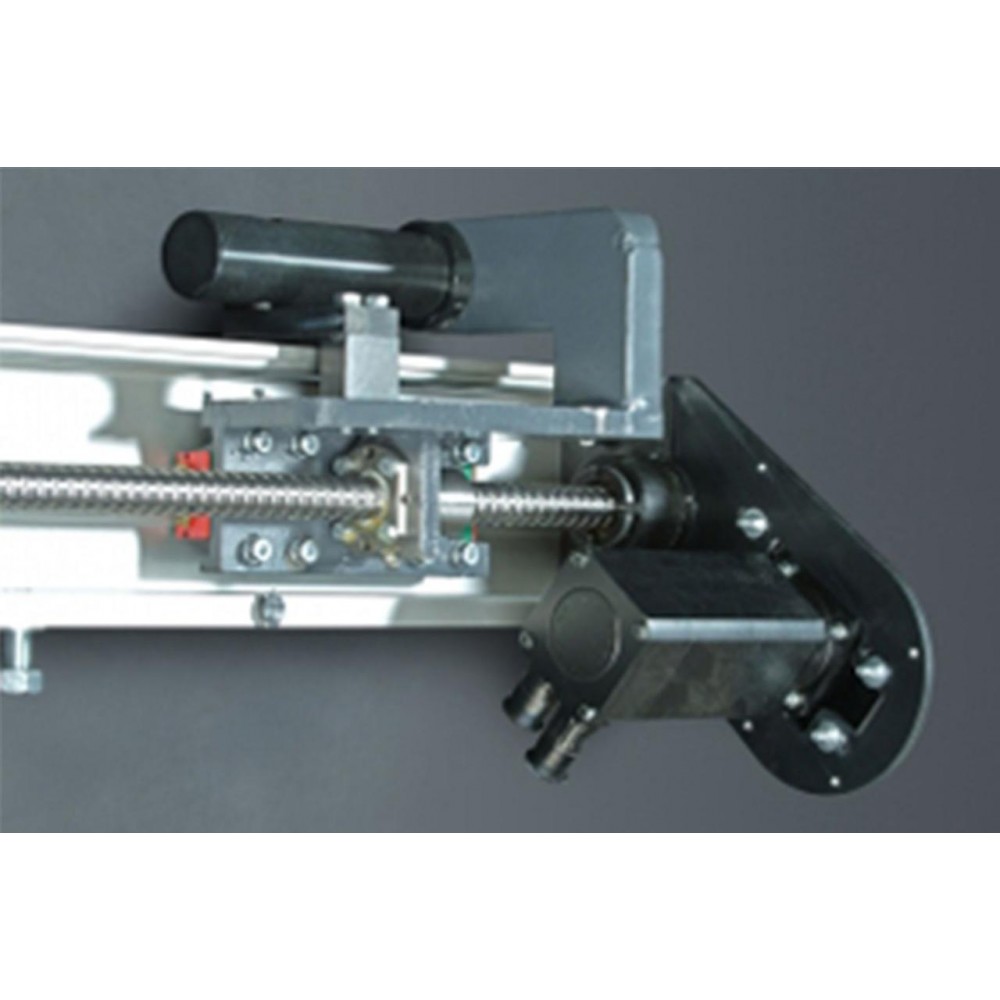

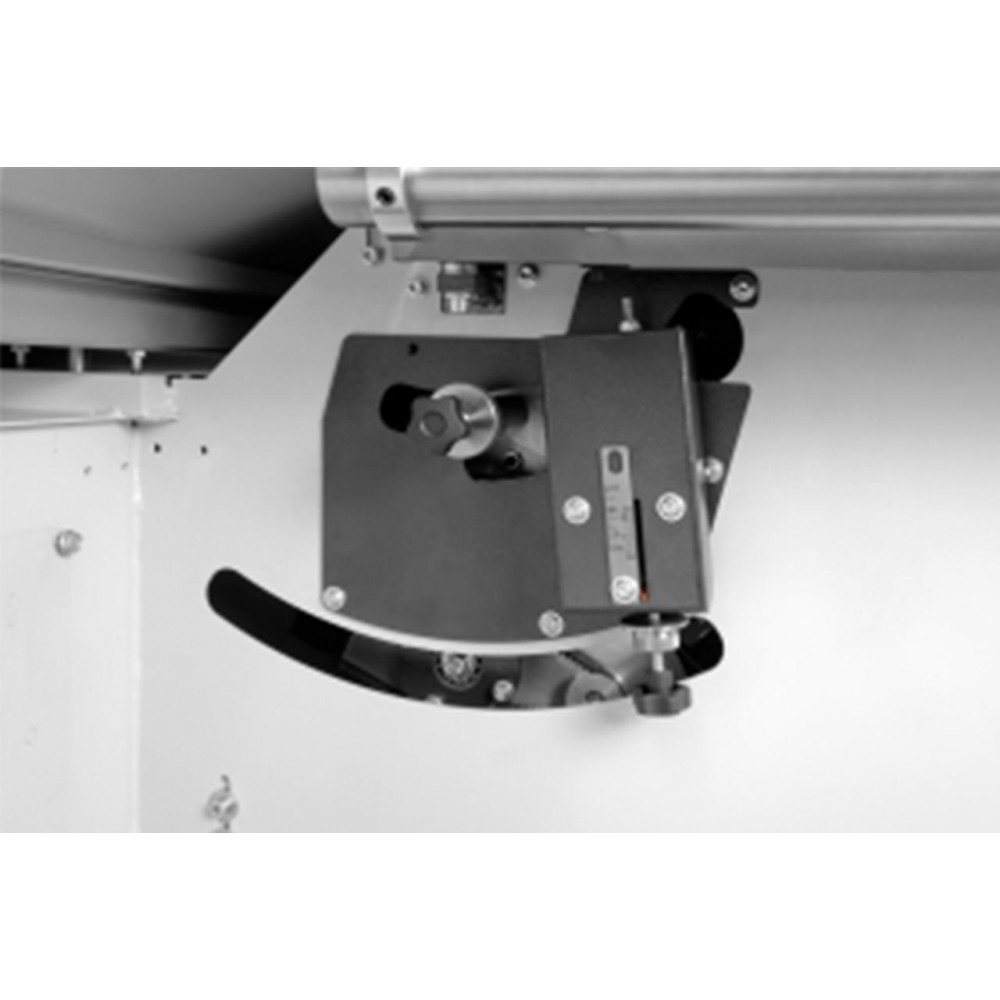

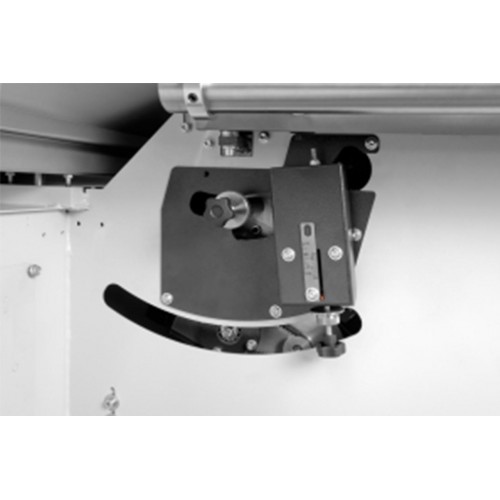

Z 400 X-1 это станок тяжелого класса нового поколения предназначенный для высококачественного раскроя ламинированных ДСП, МДФ, ДВП, фанеры и других материалов, продольного, поперечного и под углом. Станок оснащен электроприводом подъема и опускания пилы, наклон пилы также осуществляется с помощью электропривода. Подрезной узел имеет отдельный электродвигатель, что обеспечивает идеальное пиление без сколов. Пильный узел наклоняется на угол от 90 до 45 градусов. Массивная станина, повышенная жесткость основных узлов и системы базирования заготовок, жесткие направляющие и упоры, точность регулировок и мощность привода основной пилы 7 кВт обеспечивают надежность данного оборудования при многосменной работе в условиях промышленного производства. Станок оборудована панелью с сенсорным управлением основными функциями станка на уровне глаз оператора, а также параллельной направляющей линейкой с сервоприводом. Внешняя механическая регулировка подрезного узла с дополнительной фиксацией настроек обеспечивает простую, точную и надежную регулировку подрезной пилы относительно основного пильного диска. Скорость вращения основной пилы меняется перекидыванием ремня на шкивах. Базовая комплектация включает в себя дополнительное оборудование, которое позволяет более полноценно эксплуатировать станок.

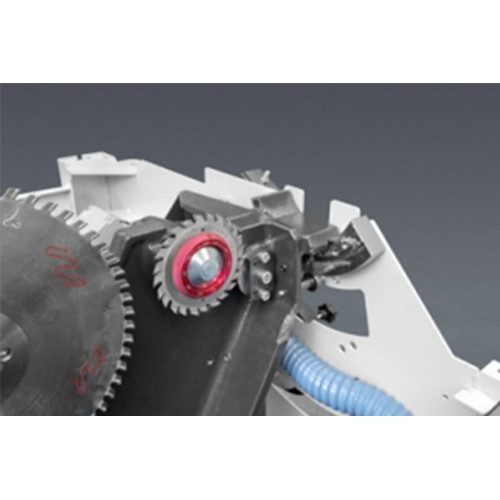

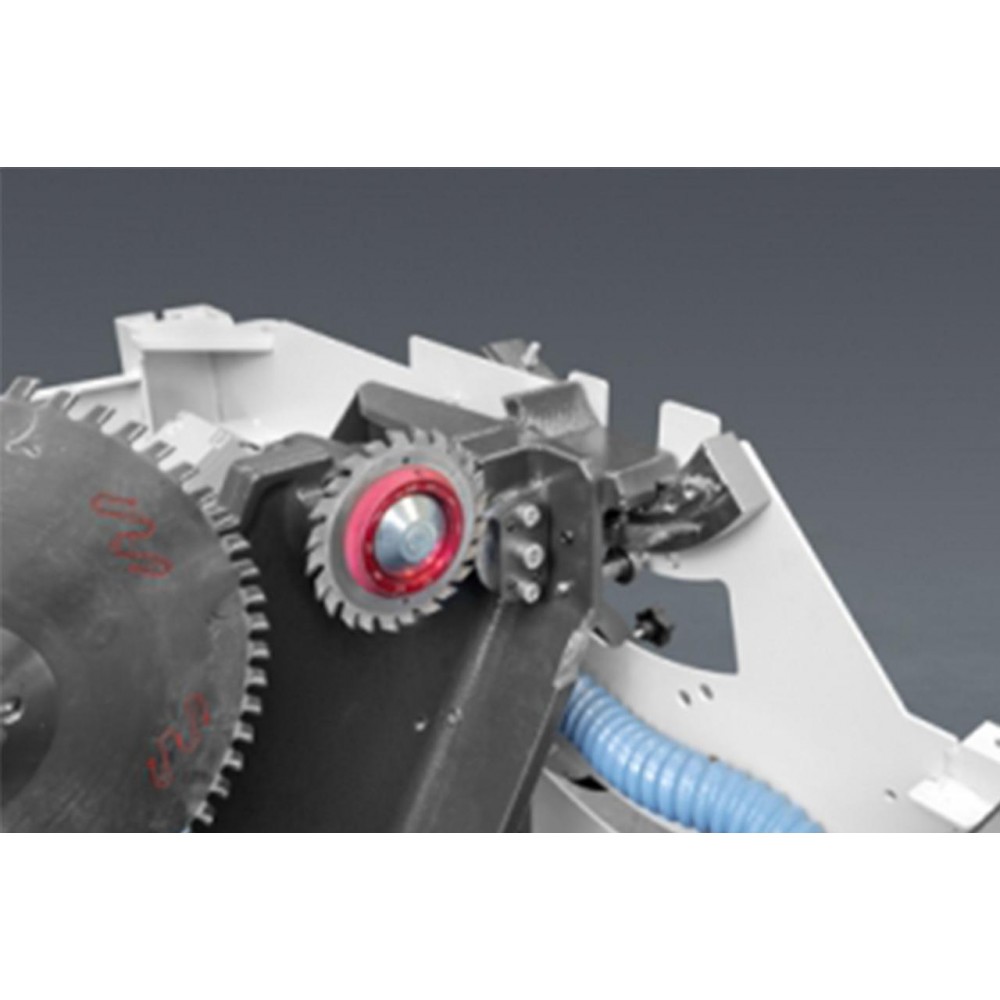

Станок Z 400 X-1 имеет принципиально новую систему наклона пильного узла, поворот осуществляется по фрезерованным направляющим, эта система не требует обслуживания и гарантирует постоянную точность и плавное движение. Подрезной узел получил дополнительную настройку и теперь его можно более точно выставить в одной плоскости с основной пилой.

Форматно-раскроечные станки фирмы Robland Z 400 X-1 имеют шариковую каретку шириной 420 мм с запатентованной конструкцией крепления круглых направляющих, что обеспечивает простое обслуживание каретки, в отличие от конструкций других шариковых кареток. Шарики размещены в стальном П-образном сепараторе. 34 шарика равномерно распределяют нагрузку от веса каретки и распиливаемых листов материала на большую длину направляющих, что обеспечивает плавное перемещение каретки. Круглые направляющие позволяют максимально просто обслуживать каретку, без каких либо затрат. Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом. Механическая часть представляет собой продуманную и отработанную за многие годы конструкцию, благодаря чему станок очень прост в обслуживании и эксплуатации.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

- Правая параллельная линейка с микрометрической регулировкой, максимальный пропил 1250 мм.

- Цифровой индикатор размеров на правой параллельной линейке (опция).

- Поперечная телескопическая линейка с возможностью выдвижения до 3000 мм.

- Цифровой индикатор размеров на левой поперечной линейке. (опция)

- Три скорости оборотов основной пилы.

- Электрический наклон пильного узла с отображением угла наклона до 45 градусов.

- Возможность точной регулировки подрезной пилы влево и вправо с помощью пульта управления над станком.

- Стандартный кожух над пилою с патрубком под аспирацию размером 60 мм.

- Удобная панель управления, размещена над станком. Установлены все нужные функции для комфортной работы.

Электродвигатель мощностью 9,2 кВт

Дополнительная кнопка старт/стоп, встроенная в скользящий стол (каретку)

Светодиодная полоса, индикация работы подрезной пилы

Цифровой индикатор размеров на правой параллельной линейке

Цифровой индикатор размеров на левой поперечной линейке (на одном упоре)

Два цифровых индикатора размеров на левой поперечной линейке (в комплекте двойной откидной упор DDF и одинарный на телескопической линейке)

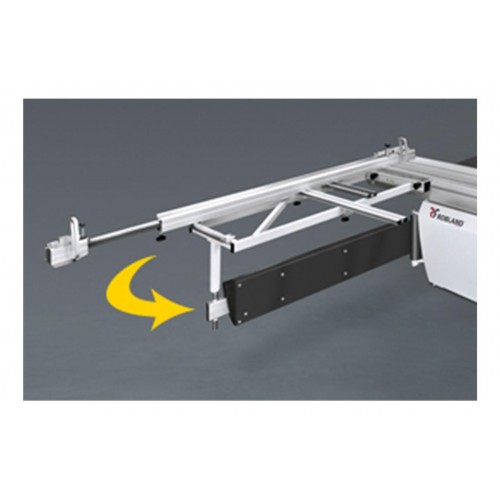

Выдвижной фронтальный поперечный стол и дополнительная планка на столе

Большой фронтальный поперечный стол 1505х760 мм, с выдвижной рамой, как по длине, так и по ширине и индексной системой выставления углов

Система быстрого позиционирования подрезной пилы «LEADER»

Дополнительный поддерживающий стол на каретке

Дополнительный поддерживающий стол на каретке и упорной линейкой со шкалой

Эксцентриковый прижимом

Угловая линейка на каретке с эксцентриковым прижимом и шкалой

Эксцентриковый прижимом

Высокоточный двусторонний угловой упор (поворотный)

DC 1300 аспирация, производительность 2500 м/3час, мощность 1,5 кВт, два патрубка D=100 ммпатрубка D=100 мм

DC 2300 аспирация, производительность 3900 м/3час, мощность 2,2 кВт, три патрубка D=100 мм

Пилы дисковые LEUCO (Германия):

300х3,2х30 Z=96

120х3,0-3,8х20 Z=24

120х2,8-3,8х20 Z=2х12

120х2,8-3,6х20 Z=2х22
