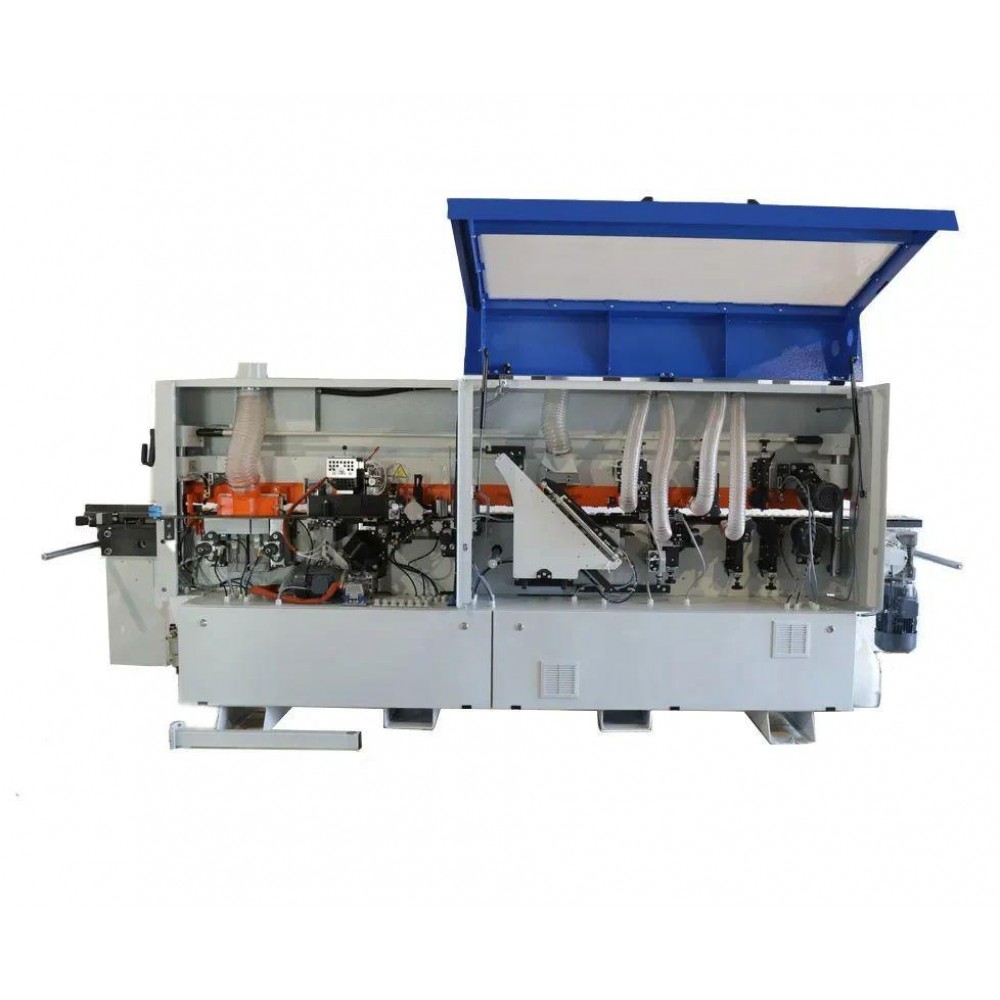

Автоматический кромкооблицовочный станок STOMANA KZM 6 TF5 PUR

В современном мире, где скорость, точность и эффективность становятся ключевыми факторами в производстве, автоматизация процессов приобретает все большее значение. Именно в таком случае имеем инновационное решение - Автоматический кромкооблицовочный станок STOMANA KZM 6 TF5 PUR. Этот станок предназначен для облицовки прямолинейных кромок плиточных материалов рулонными кромками ABS, PVC и полосовым материалом кромки толщиной до 3 мм. Он является воплощением передовых технологий в сфере обработки материалов, обеспечивая безупречное качество обработки и эффективность производства. Сейчас рассмотрим подробнее это устройство, которое станет неотъемлемой частью любого производственного процесса, имеющего целью достижение высоких стандартов качества и производительности. Посмотреть весь ассортимент к примеру станки по дереву

Получаемые изделия

Схемы обработки

1. Подача кромочного материала 2. Разделительная жидкость (опция) 3. Предварительное фрезерование 4. Предварительный нагрев заготовки (опция)

5. Клеевой узел 6. Пресс группа 7. Чистовая 2-моторная торцовка 8. Фрезерование свесов

9. Циклевка радиусная 10. Очищающая жидкость (опция) 11. Циклевка плоская (опция) 12. Полировка

Отличительные особенности

Идеальная точность, непревзойденное качество наклейки кромки, европейская надежность и продуманность конструкции, простота настройки и обслуживания.

Конструктивные особенности

 РАБОТА ПО СЕНСОРНЫМ ДАТЧИКАМ

На входе детали установлен датчик, который фиксирует начало и конец детали и с помощью энкодера, установленного на валу транспортера, с высокой точностью определяет, в какой момент времени должен срабатывать каждый узел станка.

ПОДАЮЩИЙ КОНВЕЙЕР

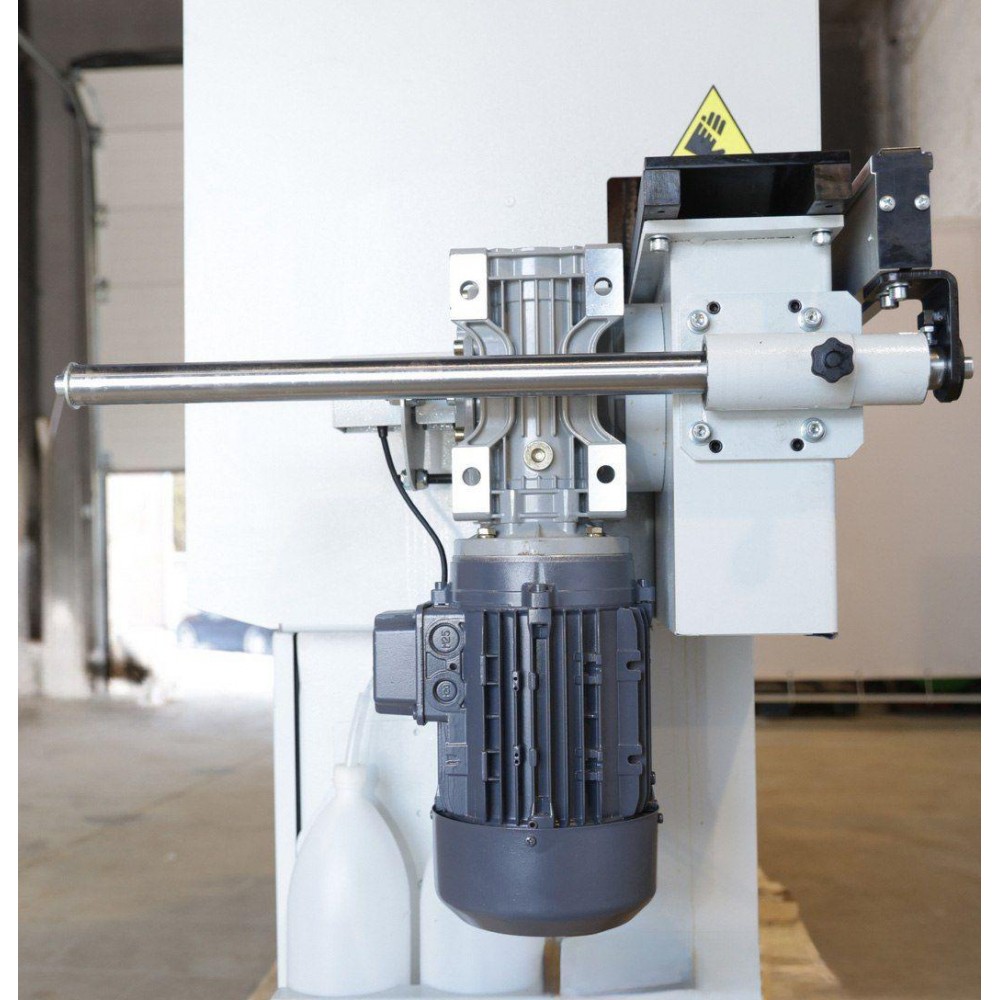

Деталь подается цепным конвейером с обрезиненными башмаками. Ширина башмаков 73 мм. Привод-мотор-редуктор 2,2 кВт VARVEL.

Башмаки 73 мм и резиновые прижимные ролики Ø70 – надежная фиксация как заготовок минимальных размеров (100 х 100), так и крупногабаритных толщиной до 60 мм; Цифровой индикатор толщины детали на месте подачи – исключение ошибки оператора.

ТОРЦЕВОЙ КОПИР

Торцевой многоступенчатый копир, установленный на фрезерном и циклевальном агрегатах гарантирует превосходное качество и идеальную точность фрезерования свесов и радиусной циклевки, а также отсутствие следов на деликатных кромках (3D, глянец, белые кромки).

ЭЛЕКТРОКОМПОНЕНТЫ

Электрические компоненты станка находятся в специальном корпусе, что гарантирует защиту от пыли и отходов производства, при этом обеспечивает удобный доступ ко всем элементам; В станке установлено реле контроля фаз предназначенное для защиты нагрузки, подключаемой к трехфазной сети, защиты от повышения или понижения напряжения любого количества фаз и от нарушения порядка их чередования; Защита двигателей от перегрузок осуществляется при помощи встроенных термоконтактов.

ОБСЛУЖИВАНИЕ СТАНКА

Станок обладает хорошей доступностью узлов и простотой обслуживания. Все пресс маслёнки вынесены удобное место для обслуживания. Не надо демонтировать части станка для замены инструмента. Все регулировки узлов подписаны и находятся на лицевой панели станка.

Стандартная комплектация

ПАНЕЛЬ УПРАВЛЕНИЯ

Управление осуществляется с помощью пульта фирмы Unitronics.

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка; Простое и понятное включение всех узлов станка; Количество обработанных деталей, количество отработанных часов – полная производственная статистика без дополнительных трудозатрат; В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали – быстрота устранения неисправностей, минимальное время простоя станка.

КЛЕЕВОЙ УЗЕЛ

Быстросменный клеевой с бачок с тефлоновым покрытием объемом 2 л. для клея EVA имеет нижнее расположение относительно клеенаносного вала.

Время смены бачка 2 мин позволяет использовать клей разного цвета; Отсутствие нагара обеспечивает высокое качество наклейки кромки; Винтовая точная настройка количества клея гарантирует аккуратный клеевой шов; Время нагрева клея 15 мин сокращает до минимума время от включения станка до начала работы; Электронный контроль температуры в клеевом бачке и на клеенаносном ролике обеспечивает идеальные условия нанесения клея; Автоматическое понижение температуры клея на 50 °C при перерывах в работе более 15 мин позволяет сохранить качества клея; Опорный копир перед клеенаносным валом предохраняет заготовки от удара и повреждения торца о вал.

ПРЕСС ГРУППА

Зона прижима из трех роликов. Первый ролик большого диаметра приводной, второй и третий – допрессовочные конусные свободного вращения.

Настройка узла производится с помощью счетчика, что обеспечивает точность и простоту перенастройки; Антистатическое покрытие роликов гарантирует чистую поверхность кромочного материала и равномерный прижим кромки; Коническая форма второго и третьего роликов обеспечивает качественную приклейку кромки даже без предварительного фрезерования.

ТОРЦОВОЧНЫЙ АГРЕГАТ

Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт TEKNOMOTOR. Две пилы Ф110 х ф32, Z = 30 BUP.

Возможность поворота пил 0 - 15° позволяет быстро настроить узел для качественной торцовки любого типа кромки; Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны, что гарантирует надежность и стабильность работы в течение всего срока эксплуатации; Торцовка оснащена системой аспирации, которая обеспечивает долговечность и стабильность работы системы.

УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ

Два промышленных двигателя (12 000 об/мин) 2 х 0,55 кВт TEKNOMOTOR. Фрезы сборные 4 ножа Ф75; Z = 4; R2 BUP. Ножи с двухсторонней режущей кромкой.

Мощность двигателей 0,55 кВт – фрезеровка кромки с припуском более 2 мм; Настройка узла производится с помощью счетчиков, что обеспечивает точность и простоту перенастройки; Круглые копиры большого диаметра Ø180 мм исключают повреждение любой облицованной поверхности.

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.

Копиры Ø80 мм на минимальном расстоянии от края детали не оставляют следов на глянцевых поверхностях; Настройка узла производится с помощью счетчиков, что обеспечивает точность и простоту перенастройки; Система аспирации. Стружка с циклевочного узла попадает в накопитель, что исключает возможность попадания стружки под копиры; Линейные направляющие PMI обеспечивают точный и равномерный съем стружки по всей длине детали.

ПОЛИРОВКА

Полировка необходима для финишной обработки кромки. Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин, мощность 2 х 0,18 кВт.

Придает блеск обработанной поверхности, очищает от загрязнений; Восстановление цвет после циклевочного узла; Притупление острого края у тонкой кромки; Шарнирная настройка позволяет устанавливать полировальный диск в любой плоскости для более полной обработки кромки.

БЛОК ПОДГОТОВКИ ВОЗДУХА

Состоит из регулятора сжатого воздуха, водоотделителя и маслораспылитель.

ВОДООТДЕЛИТЕЛЬ

Удаляет более 99% воды; Создает минимальные потери давления; Легкая замена фильтрующего элемента; Автоматический отвод конденсата; Блок подготовки воздуха гарантирует стабильную работу всей системы и узлов станка, предохранение элементов системы от закисания.

Область применения автоматического кромкооблицовочного станка STOMANA KZM 6 TF5 PUR

Идеально подходит для применения на промышленных предприятиях, которые специализируются на производстве корпусной мебели, такой как офисная мебель, кухонные комплекты, шкафы-купе, мебель для гостиных и прихожих, а также мебельные фасады и изделия, которые изготовлены на заказ. Автоматический кромкооблицовочный станок может найти применение в любой производственной среде, где требуется быстрая и качественная обработка кромок плиточных материалов.

Плюсы и минусы автоматического кромкооблицовочного станка STOMANA KZM 6 TF5 PUR

Плюсы  Минусы

Станок европейской сборки Невысокая скорость работы

Верхнее размещение клеевой ванны

Работа по сенсорным датчикам

Малые габаритные размеры

Потребность в дополнительном оборудовании

Дополнительное оборудование поможет оптимизировать работу станка, обеспечит его эффективную и безопасную эксплуатацию, а также обеспечит высокое качество обработки материалов.

Аспирационная установка: Установка аспирационной установки поможет отведению пыли и других загрязнений, образующихся во время обработки материалов на станке. Это улучшит условия работы, обеспечит чистоту рабочей среды и сохранит здоровье работников. Осушитель воздуха: Использование осушителя поможет уменьшить влажность и убрать другие примеси из сжатого воздуха, что может быть вредным для станка. Компрессор: Наличие компрессора необходимо для обеспечения сжатого воздуха, который используется для работы с пневматическими устройствами и системами, такими как пневматические цилиндры и клапаны. Обслуживание компрессора и поддержание его оптимального давления важны для эффективной работы станка.
